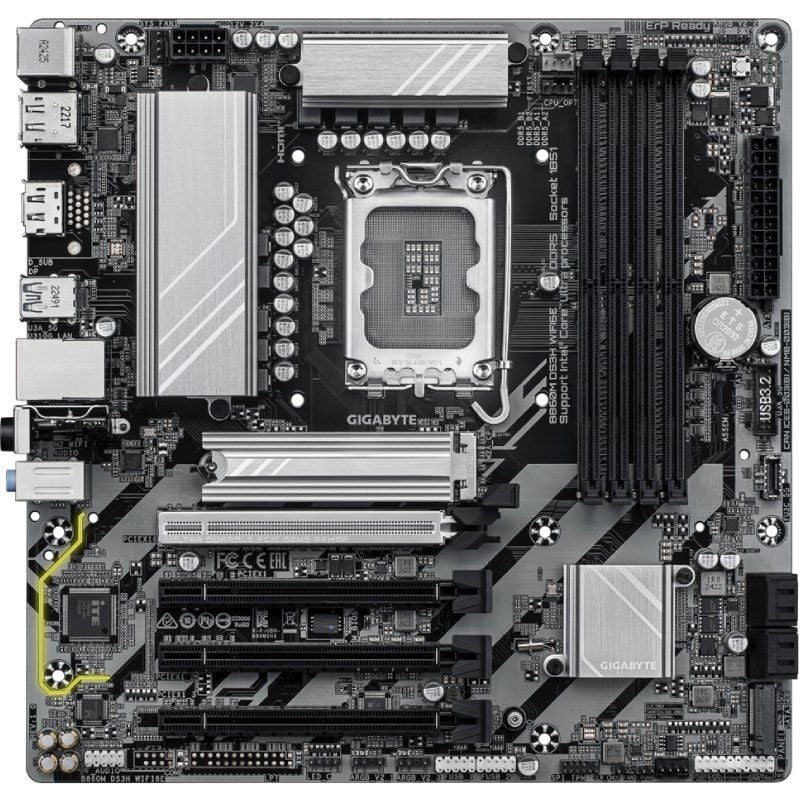

Placa-mãe Gigabyte B860M DS3H WIFI6E Socket 1851 / Micro ATX

B860M DS3H WIFI6E

As motherboards UD melhoram o desempenho da memória DDR5 e oferecem compatibilidade de classe mundial através de vários métodos avançados.

Desempenho Durável

As motherboards GIGABYTE Ultra Durable™, construídas com componentes optimizados de dentro para fora, oferecem um desempenho excecional e uma plataforma intemporal.

Design VRM Híbrido

O melhor design VRM alguma vez criado com componentes da mais alta qualidade. Ele oferece desempenho aprimorado do sistema com escalabilidade máxima de hardware.

Térmica abrangente

As placas-mãe UD vêm com design térmico avançado todo em metal e dissipadores de calor duráveis para manter seu sistema frio e eficiente.

Protetor térmico M.2

O protetor térmico M.2 evita limitações e gargalos em SSDs M.2 de alta velocidade, ajudando a reduzir o risco de M.2 SSDs, ajudando a dissipar o calor antes que se torne um problema.

Conectividade Futura

A derradeira conetividade com incríveis velocidades de transferência de dados através da rede e armazenamento de próxima geração.

Fácil e fácil de utilizar

Design inovador e intuitivo da interface de hardware, software e BIOS para criar o seu estilo pessoal.

Caraterísticas principais

• Suporta processadores Intel Core Ultra (2 séries)
• Solução VRM híbrida de 5+1+2 fases
• D5 Bionic Corsa para um desempenho de memória infinito
• AI Perfdrive : fornece um perfil predefinido de BIOS personalizado e ideal para os utilizadores
• WIFI EZ-Plug : design rápido e fácil para a instalação de antenas Wi-Fi
• EZ-Latch: ranhura PCIe x16 com design de libertação rápida
• Interface de utilizador amigável: vários temas, controlo da ventoinha AIO e verificação automática de Q-Flash na BIOS e SW
• Novo monitor de energia em HWinfo para monitorizar as fases de energia da CPU em tempo real
• Armazenamento ultrarrápido: 2 ranhuras M.2, incluindo 1 PCIe 5.0 x4
• M.2 Thermal Guard : para garantir o desempenho do SSD M.2.
• Rede rápida : LAN de 2,5 GbE e Wi-Fi 6E 802.11ax
• Conectividade estendida: 2*DisplayPort, HDMI

Especificações

• Processador
• Socket LGA1851: suporte ao processador Intel® Core Ultra
• (visite o site da GIGABYTE para obter a lista de compatibilidade mais recente da CPU)
• O cache L3 varia de acordo com a CPU.
• Chipset
• Intel® B860 Express Chipset
• Memória
• Suporte para módulos de memória DDR5. 9066(OC)/8800(OC)/8600(OC)/8400(OC)/8266(OC)/8200(OC)/8000(OC)/7950(OC)/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400/5600 MT/s
• 4 tomadas DDR5 DIMM que suportam até 256 GB (capacidade de 64 GB para um único DIMM) de memória do sistema
• 4 tomadas DDR5 DIMM que suportam até 256 GB (capacidade de 64 GB para um único DIMM) de memória do sistema sistema
• Arquitetura de memória de canal duplo
• Suporte para módulos de memória DIMM sem memória tampão 1Rx8/2Rx8 ECC (funcionam em modo não-ECC)
• Suporte para módulos de memória DIMM sem memória tampão 1Rx8/2Rx8/1Rx16 não-ECC
• Suporte para módulos de memória XMP (Extreme Memory Profile)
• (A configuração da CPU e da memória pode afetar os tipos de memória suportados, taxa de dados e o número de módulos DRAM; por favor consulte a 'Lista de Compatibilidade de Memória' no website da GIGABYTE para mais informações).
• Gráficos Integrados
• Processador Gráfico Integrado: Gráficos HD Intel® Suporte:
• 1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
• * Suporte para HDMI versão 2.1 e HDCP 2.3.
• 2 x DisplayPort, suportando uma resolução máxima de 3840x2160 a 144 Hz
• * Suporte para DisplayPort versão 2.1.
• (As especificações gráficas podem variar consoante a compatibilidade da CPU).
• Suporta até três ecrãs em simultâneo
• Áudio
• Codec de áudio Realtek®
• Áudio de alta definição
• de 2/4/5.1/7.1/7.1 canais
• * Pode alterar a funcionalidade de um conetor de áudio utilizando o software de áudio. Para configurar o áudio de 7.1 canais, aceda ao software de áudio para obter as definições de áudio.
• E
• Chip LAN 2.5GbE da Realtek® (2,5 Gbps/1 Gbps/100 Mbps)
• Módulo de comunicações sem fios
• Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
• : WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.3
• : suporte para a norma sem fios 11ax de 160 MHz
• Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
• : WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadoras de 2,4/5/6 GHz
• BLUETOOTH 5.3
• : suporte para a norma sem fios 11ax 160 MHz
• (A taxa de dados real pode variar consoante o ambiente e o equipamento).
• Sockets de expansão
• CPU:
• 1 slot PCI Express x16, compatível com PCIe 5.0 e funcionando em x16 (PCIEX16)
• * O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.
• Chipset:
• 3 slots PCI Express x16, suportando PCIe 4.0 e funcionando em x1 (PCIEX1_1/2/3)
• Interface de armazenamento
• CPU:
• 1 conetor M.2. (Soquete 3, chave M, suporta SSD tipo 2280 PCIe 5.0 x4/x2) (M2A_CPU)
• Chipset:
• 1 soquete M.2 (soquete 3, chave M, suporte a SSD do tipo 2280 PCIe 4.0 x4/x2) (M2N_SB)
• 4 conectores SATA 6Gb/s
• Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
• USB
• Chipset:
• 1 porta USB Type-C® com USB 3.2 Gen 1, disponível via conetor USB interno
• 1 porta USB 3.2 Gen 2 Tipo-A (vermelha) no painel traseiro
• 4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis via conetor USB interno)
• 3 portas USB 2.0/1.1 no painel traseiro
• Chipset+Hub USB 2.0:
• 4 portas USB 2.0/1.1 disponíveis através de conectores USB internos
• Conectores I/O internos
• 1 conetor de alimentação principal ATX de 24 pinos
• 1 conetor de alimentação ATX de 12V de 8 pinos
• 1 conetor de ventoinha da CPU
• 1 conetor de bomba de arrefecimento a água/ ventoinha
• 1 conetor de bomba de arrefecimento a água/ ventoinha
• 1 conetor de ventoinha da CPU
• 1 conetor de bomba de arrefecimento a água
• 2.0/1. Cabeçalho da bomba de arrefecimento a água/Ventoinha da CPU
• 1 Cabeçalho da ventoinha do sistema
• 1 Cabeçalho da bomba de arrefecimento a água/Ventoinha do sistema
• 3 Cabeçalhos de fita LED RGB Gen2 endereçáveis
• 1 Cabeçalho de fita LED RGB
• 2 conectores M.2 Socket 3
• 4 conectores SATA 6 Gb/s
• 1 conetor de painel frontal
• 1 conetor de áudio de painel frontal
• 1 conetor USB Type-C®, compatível com USB 3.2 Gen 1
• 1 cabeçalho USB 3.2 Gen 1
• 2 cabeçalhos USB 2.0/1.1
• 1 cabeçalho de módulo de plataforma segura (apenas para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 botão Q-Flash Plus
• 1 jumper de reset
• 1 jumper de apagamento do CMOS

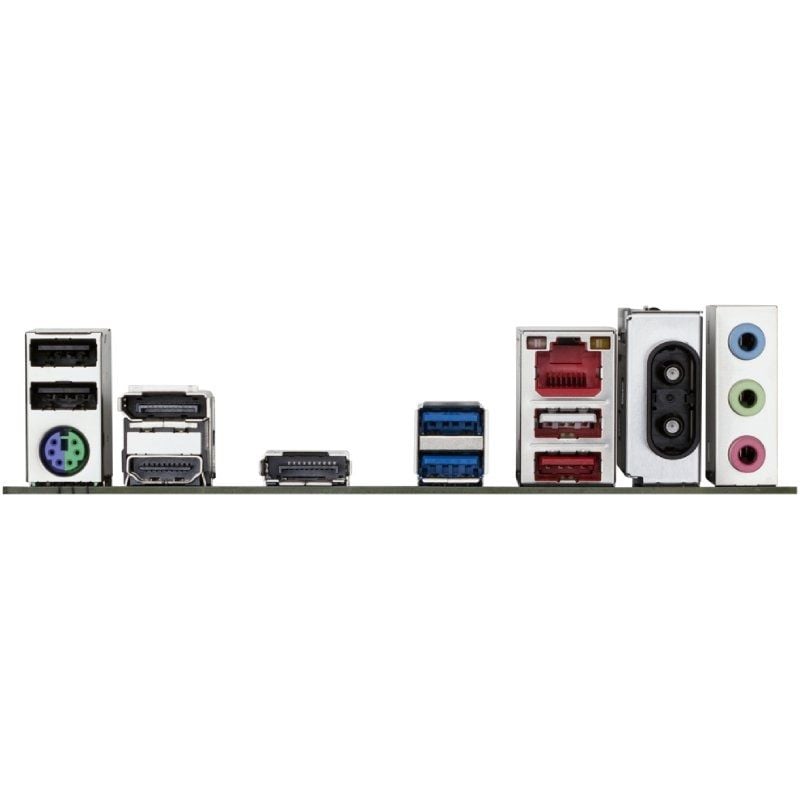

• 1 painel de E/S traseiro
• 1 porta de teclado/rato PS/2
• 1 porta HDMI (Nota)
• 2 portas DisplayPort (Nota)
• 1 USB 3.2 Gen 2 Tipo A (Vermelho)
• 2 portas USB 3.2 Gen 1
• 3 portas USB 2.0/1.1
• 2 conectores de antena (2T2R)
• 1 porta RJ-45
• 3 conectores de áudio
• (Nota) O suporte real pode variar de acordo com a CPU.
• Controlador de E/S
• Chip controlador de E/S iTE
• Monitoramento de hardware
• Deteção de tensão
• Deteção de temperatura
• Deteção de velocidade da ventoinha
• Deteção de taxa de fluxo
• Resfriamento de água
• Deteção de taxa de fluxo
• Resfriamento de água
• Deteção de velocidade da ventoinha
• Deteção de velocidade da ventoinha
• Deteção de taxa de fluxo
• Resfriamento de água água
• Aviso de falha da ventoinha
• Controlo da velocidade da ventoinha
• * A compatibilidade da função de controlo da velocidade da ventoinha (bomba) dependerá da ventoinha (bomba) que instalar.
• BIOS
• 1 x 256 Mbit flash
• Utilização de AMI UEFI BIOS licenciada
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Outras Caraterísticas
• Suporte para GIGABYTE Control Center (GCC)
• * As aplicações disponíveis no GCC podem variar de acordo com o modelo da motherboard. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Suporte para Smart Backup
• Software incluído
• Software de gerenciamento de largura de banda de LAN do Norton® Internet Security (versão OEM)
• Sistema operacional
• Suporte para Windows 11 de 64 bits
• Suporte para Windows 10 de 64 bits
• * O driver Intel® NPU suporta apenas o Windows 11.
• Formato
• Fator de forma Micro ATX; 24,4 cm x 24,4 cm
